FA-700系列弧光保护系统是我公司根据国内实际情况，吸收国外电弧光保护的特点，结合行业检测及保护配置相关规程，自主研发出具有独特创新技术、具有广泛实用性、高可靠性的新型电弧光保护系统。采用弧光检测和过电流检测双判据原理，具有保护动作速度快、可靠性高等特点。
OFA-700弧光保护系统主要由弧光保护装置、弧光采集单元和弧光传感器组成，为了适应现场的应用需求，弧光保护装置又细分为OFA723母线型弧光保护装置、OFA722经济型母线弧光保护装置和OFA721馈线型弧光保护装置，馈线弧光可以与母线弧光配合使用组成弧光保护系统。
OFA722经济型母线型弧光保护装置可以提供2组电流输入，16个弧光传感器输入，4个控制输出。OFA723母线型弧光传感器可以提供4组电流输入，12路弧光传感器输入（通过扩展可以最大扩展至48路）、9个控制输出。OFA721馈线型母线保护装置提供1组电流输入，1个零序电流输入，除弧光告警及跳闸功能外，还具备相间过流、过负荷、断路器失灵、非电量保护及零序过流（接地）保护功能，最大可接入24路无线测温及12路荧光光纤测温传感器。
系统特点：
l 原理简单，可靠性高：采用弧光检测和过电流检测双判据原理
l 动作迅速: 7-10ms弧光单判据动作时间，双判据弧光+过电流保护动作时间小于20ms。远快于传统的母线保护，对开关柜的内部弧光故障总切除时间可以控制在75ms以内；
l 选择性强：通过弧光和电流判别，可对各段母线实施有选择性的保护，保护不需作切换
l 具备故障点定位功能，可显示弧光发生点的位置，便于快速查找和处理故障、恢复供电。
l 馈线弧光保护具备断路器失灵保护功能: 在主断路器拒动时，可发出跳闸指令，跳开上一级断路器，提高保护系统的可靠性。
l 软件数字滤波，高速浮点数运算，测量精度高，通道误差小
l 弧光传感器可见光/紫外光可选
装置类型：

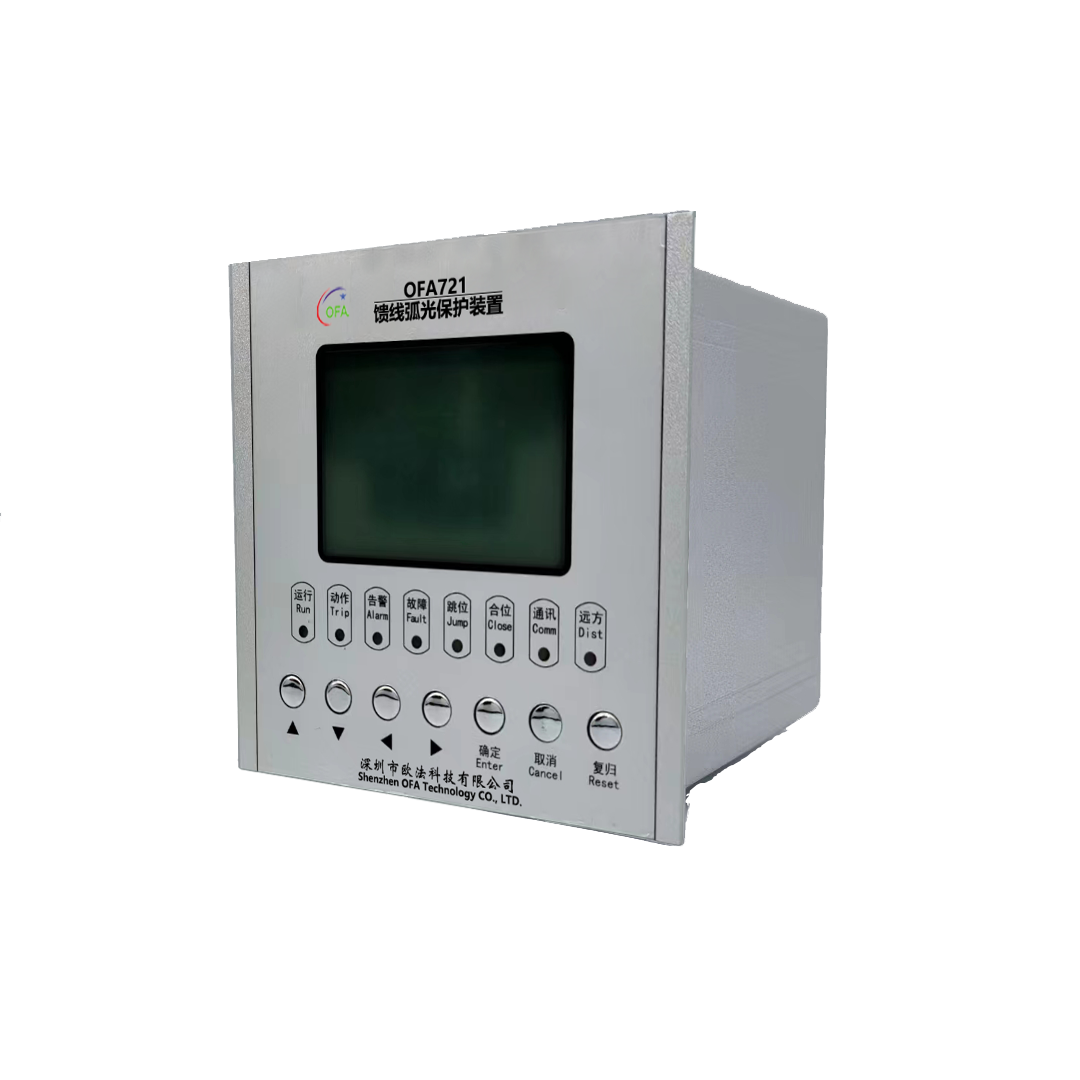

l OFA721馈线弧光保护装置
l OFA722经济型母线弧光保护装置
l OFA723母线弧光保护装置
l OFA729 弧光传感器
序号 | 主要参数 | 功能 | OFA721 | OFA722 | OFA723 |
1 | 类型 | 馈线弧光保护 | 经济型 | 母线弧光保护 | |
2 | 工作电源 | 电源 | AC/DC85～265V(AC工频：50Hz）可定制DC48V,DC24V。 | ||
功耗 | 正常运行≤8W；装置动作≤10W | ||||
3 | 电流输入 | CT | 4（1组+零序） | 6(2组) | 12（4组） |
额定值In | 5A/1A | ||||
测量范围 | 保护电流：0～20In | ||||
功耗 | 不大于0.5VA | ||||
4 | 电参量误差 | 保护电流 | 不大于2% | ||
保护频率 | 0.1Hz | ||||
5 | 弧光信号输入 | 通道数 | 3路 | 16路 | 标配12路， 可扩展至48路 |
传感器类型 | 光纤型 | ||||
检测光类型 | 可见光/紫外光可选 | ||||
6 | 动作时间误差 | 纯弧光保护 | ≤10ms | ||
双判据保护 | ≤20ms | ||||
7 | 测温模块
| 测温接入 | 24路无线测温 12路荧光测温 | ||
8 | 继电器输出 | 通道数 | 4路（选配6路） | 4 路 | 9路 |
工作电压 | AC250V/8A | ||||
输入方式 | 无源接点 | ||||
隔离方式 | 光电隔离，隔离电压2500V | ||||
9 | 485通讯 | 通讯接口 | 标配1*RS485 3*RS485（最大可选） | 1*RS485 | 标配1*RS485 可选2*RS485 |
隔离类型 | 光电隔离，带防雷保护 | ||||
波特率 | 9600bps | ||||
通讯规约 | Modbus | ||||
10 | 以太网通讯 | 通讯接口 | 1路以太网（可选） | 1路以太网（可选） | 2路以太网（可选） |
网络参数 | 10M/100M自适应 | ||||
默认IP | 192.168.11.2 | 192.168.1.10 | 192.168.12.2/ 192.168.13.2 | ||
通讯规约 | IEC60870-5-103 | ||||
